サイアノタイプに必要なUV露光機づくりの「配線編」。主な材料と工具は次の通り。

1. 直管蛍光灯器具・グロースターター形（端子台付を推奨）
2. ケミカルランプもしくはブラックライト
3. 平型ビニールコード（2芯のVFFの単線もしくはより線）
4. 圧着端子（より線の場合に先端に圧着する）

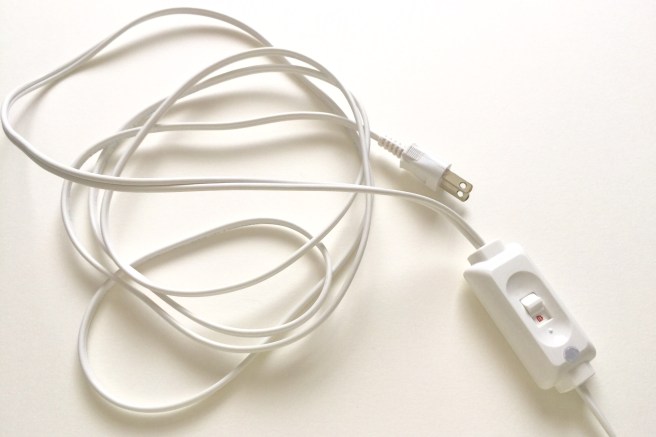

5. 電源用補助コード（棒端子付きや中間スイッチ付きなど）
6. 電工ペンチ（あると便利）
7. 接続コネクタ（器具に端子台がない場合やスイッチ分岐させる場合など用）

蛍光灯器具の並列接続は、思っているより簡単にできる。おすすめなのは20w以上の直管蛍光灯器具・トラフ（傘なし）を購入すると良いと思う。ほとんどの器具に「端子台」というコードを配線する器具が標準で付いている。

この端子台の「電源」と「送り」の穴に「単線」か圧縮端子を着けた「より線」で接続するだけで並列が完了する。端子台は、４つの差込口があって、電源側と送り線側が２つずつある。電源線⇒送り線⇒電源線と順繰りに繋げれば完了。

そんなことを言っておきながら、今回はあくまでコンパクトにしたかったので、15Wを4灯だけ並べることにした。光量不足の心配はあったけど、使わない時の収納も考えてのことだ。いろいろ探すうちに、幸い15Wの蛍光灯器具には珍しく端子台付きがみつかった。

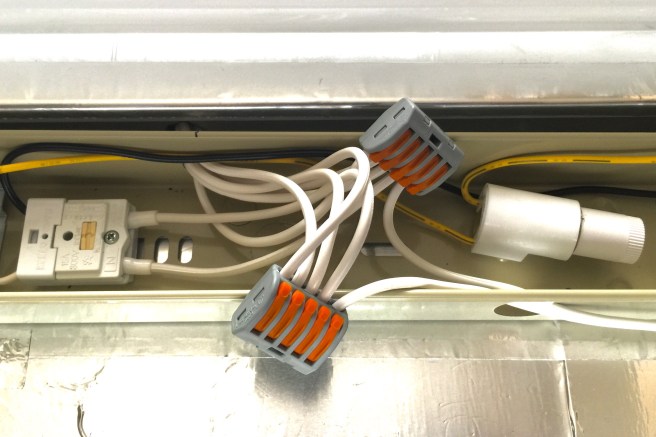

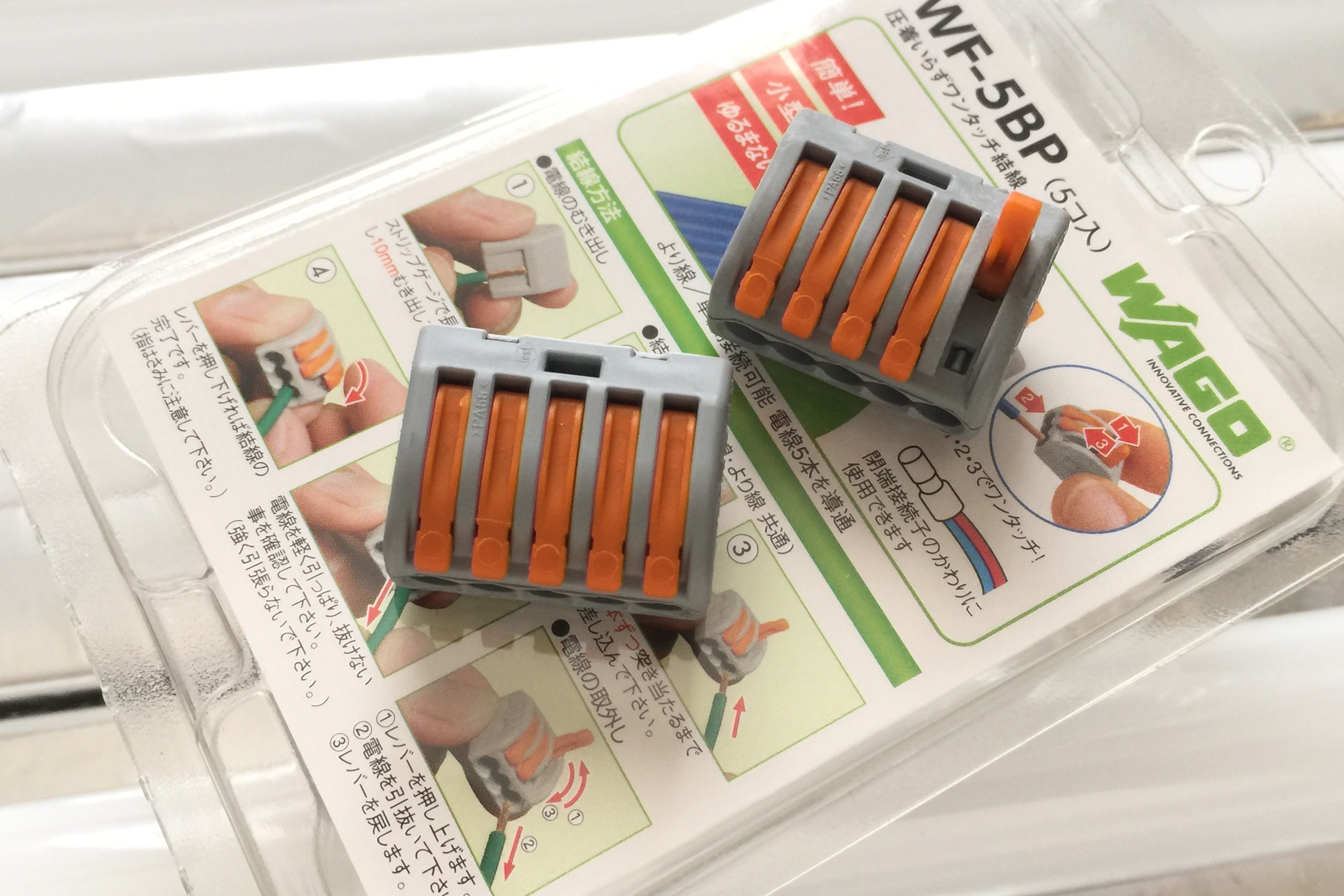

早速注文したところ、残念なことに差込口が２箇所しかない簡易タイプだった。これは予想外。サイトに「端子台付き」とあったので高を括ってしまった。そこで急遽ホームセンターで、WAGO製「差込コネクタ・５本用」を買ってきて対応する。この差込コネクタは複数のコードを簡単に並列接続できる優れもの。

なんかすんなり並列にできたような言いぶりだけど、これにたどり着く前に紆余曲折。直列にしてしまい電圧が足りずに1灯しかつかなかったり、電源を入れたままコードを変なところに触れさせてショートしてブレーカーが落ちたりしたこともあった。何事も経験だ。

蛍光灯はノーマルにケミカルランプにした。仕様的にはブラックライトのほうがいいかなとも思ったけど、分光分布を比較しても価格に見合うほど違いがなさそうだったし。

器具の間隔を狭くして、できるだけ光源ムラを減らしたかったので、グローは外に出っぱらないように、内側にひねって本体内に収まるようにした。切れたらカバーを外して交換すればいい。

というわけで、配線完了。
